在现代工业与信息化社会中,电子设备无处不在,从通信基站、安防监控到工业自动化控制系统,信号传输的稳定性与安全性直接关系到整个系统的可靠运行。雷电、静电放电、电网操作过电压等电涌现象时刻威胁着这些脆弱的电子设备。信号电涌保护器(Signal Surge Protector,简称SPD)作为保护信号线路免受电涌侵害的关键器件,其重要性日益凸显。本文将围绕信号电涌保护器展开全面解析,并重点介绍耀可网络在这一领域的专业实践。
一、什么是信号电涌保护器?
信号电涌保护器是一种安装在信号传输线路上的防护装置,用于限制瞬时过电压和泄放浪涌电流,保护后端敏感电子设备免受损坏。与电源电涌保护器不同,信号电涌保护器主要针对数据线、控制线、通信线等低电压、小电流的信号回路,其核心要求是在有效抑制电涌的尽可能减少对有用信号传输的影响。
典型信号电涌保护器由气体放电管、压敏电阻、瞬态电压抑制二极管(TVS)、串联电阻或电感等元件组合构成,形成多级防护电路。当线路出现电涌时,保护器迅速将电压钳位在安全水平,并将浪涌能量泄放至大地,待电涌消失后自动恢复,不影响正常信号传输。
二、信号电涌保护器的关键参数
选型和使用信号电涌保护器时,需要重点关注以下参数:
- 额定工作电压:保护器适用信号线路的正常工作电压范围,常见有5V、12V、24V、48V等。
- 最大持续工作电压:允许长期施加在保护器上的最高电压,需与线路电压匹配。
- 标称放电电流:反映保护器承受规定次数8/20μs波形浪涌的能力。
- 传输速率:对高速信号线路至关重要,保护器不得因寄生电容影响信号完整性,如千兆以太网需匹配相应带宽等级。
- 插入损耗:保护器对有用信号造成的衰减,应尽可能小。
- 接口形式:如RJ45、BNC、DB9、接线端子等,需与现场线路接口一致。
三、信号电涌保护器的典型应用场景
信号电涌保护器广泛应用于各类需要信号传输的场合:
- 通信与网络:以太网、RS485/RS232、光纤通信等线路防护;
- 安防监控:视频信号线、控制信号线、门禁系统的防雷保护;
- 工业自动化:PLC控制信号、传感器信号、现场总线(如Profibus、Modbus)的浪涌防护;
- 交通与能源:高速公路收费系统、电力监控系统、轨道交通信号系统的过电压保护;
- 建筑智能化:楼宇自控、消防报警、广播系统的信号线路防护。
四、耀可网络:专业的信号电涌保护解决方案提供商

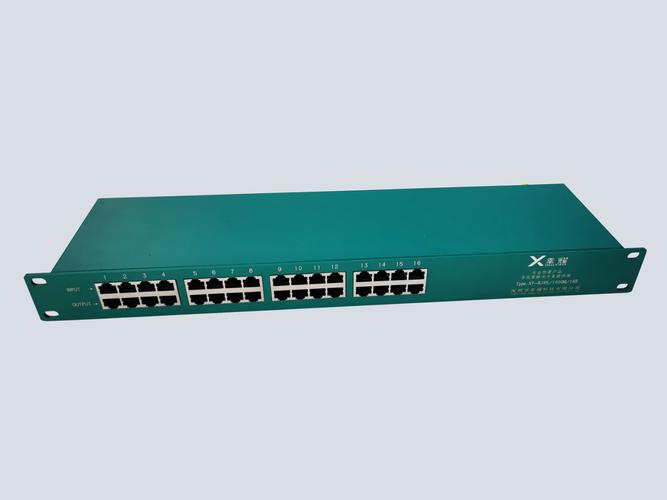

耀可网络深耕信号电涌保护领域,专注于为各行业用户提供可靠、专业的防雷保护产品与解决方案。其产品线覆盖以太网电涌保护器、RS485/RS232串口保护器、视频信号电涌保护器、控制信号电涌保护器等多个系列,可满足通信、安防、工业、电力等不同应用场景的需求。
耀可网络的核心优势体现在以下几个方面:
1. 全场景产品覆盖
耀可网络针对不同信号接口和传输速率要求,提供多种规格的信号电涌保护器,从低速控制信号到千兆以太网高速信号均有对应产品,接口形式齐全,便于现场安装匹配。
2. 低插入损耗,保障信号质量
在电路设计上,耀可网络注重保护器与信号线路的阻抗匹配,采用低寄生电容元件与优化的PCB布局,确保在有效防护的将以太网误码率、串口通信稳定性等指标控制在理想水平。
3. 多级协同防护结构
产品普遍采用气体放电管与TVS二极管相结合的多级防护架构,兼顾大的浪涌泄放能力与快速响应钳位性能,能够有效应对感应雷击、静电放电及操作过电压等多种干扰形式。
4. 严格的测试与质量管控
耀可网络依据IEC 61643、GB/T 18802等相关标准,对产品进行冲击放电电流测试、传输特性测试与插入损耗测试,确保出厂产品性能的一致性和可靠性。
5. 个性化方案支持
除了标准化产品外,耀可网络还可根据用户的特定电压等级、接口类型和安装环境需求,提供定制化防护方案,帮助用户构建完整的信号线路防雷体系。
五、如何正确选用与安装信号电涌保护器
选用信号电涌保护器时,应遵循以下原则:
- 电压匹配:保护器的最大持续工作电压应高于线路正常工作电压,并留有适当裕量。
- 接口匹配:根据现场线缆接口选择对应的产品型号,减少转接带来的额外故障点。
- 性能匹配:高速信号线路须关注传输速率和插入损耗参数,建议优先选用与信号速率相适应的专业型号。
- 接地可靠:保护器的接地端子应与等电位接地系统可靠连接,接地电阻应满足规范要求,否则保护效果将大打折扣。
- 分区安装:根据防雷分区原则,在信号线路的LPZ0A/LPZ0B与LPZ1交界处、以及被保护设备端合理布置两级或多级保护。
在安装耀可网络信号电涌保护器时,应尽量靠近被保护设备安装,保护器与设备之间的信号线长度应尽可能短,并避免保护后的线缆与未保护线缆平行敷设,以减少二次感应耦合。
###
信号电涌保护器是保障现代电子系统安全稳定运行不可或缺的隐形防线。随着通信速率提升与工业现场设备精密化程度不断加深,对信号电涌保护器传输性能与防护能力的要求同步趋于严格。耀可网络依托品线化平台与可靠的方案支持,持续为通信、工业、安防等领域用户提供适配的信号电涌防护产品。科学合理地选型与安装信号电涌保护器,是每一个电气与系统设计中值得重视的基础安全环节。
